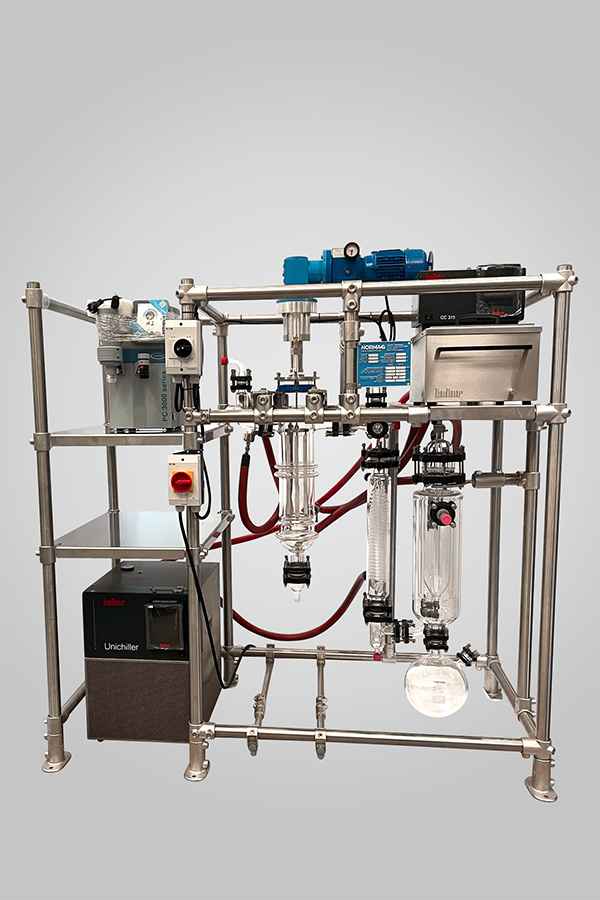

Dünnschichtverdampfer
Details zum Dünnschichtverdampfer
Der Kurzwegverdampfer ist für die Hochvakuumdestillation ausgelegt.
- Der Prozess kann dank der magnetisch gekoppelten Rührerdurchführung unter einem Vakuum von bis zu 10-4 mbar durchgeführt werden.
- Die maximale Betriebstemperatur beträgt bis zu +200 °C (kann auf Anfrage auf bis zu +300 °C erhöht werden).
- Die Hauptwärmetauscher sind aus einem einzigen Glasstück gefertigt.
- Die vollständig ummantelte Bauweise ermöglicht den Einsatz mit viskosen Produkten, die zur Verbesserung der Fließfähigkeit vorgewärmt werden müssen.
- Federbelastete Abstreifer gewährleisten die Bildung eines dünnen und gleichmäßigen Films für maximale Leistung.
- Optionale Zu- und Ablaufpumpen für vollautomatische Systeme
- Systeme in explosionsgeschützter Ausführung sind erhältlich.
- Metallfreie Systeme, bei denen keine Metallteile mit dem Produkt in Kontakt kommen, sind auf Anfrage erhältlich.
Lieferumfang des Dünnschichtverdampfers
Alle Standardsets sind ausgestattet mit:
-
Vollummantelter Dünnschichtverdampfer
-
Magnetisch gekoppelte Rührerführung
- Gefederter Wischmechanismus aus Edelstahl mit PTFE-Wischern
- Zuführtrichter mit Druckausgleichsarm
- 2 kugelförmige Auffangbehälter für destillierte Komponenten
- Kühlfalle, die mit Trockeneis / flüssigem Stickstoff / Tauchkühler verwendet werden kann
- Stationärer Stützfuß
Get Your Perfect Lab Fast Pro Filter Reactor in 3 Steps!
- Define your general requirements (temperature, pressure, hazardous area, etc.)
- Select the best products and their sizes for your Lab Fast Pro Filter Reactor
- Select the appropriate accessories (sensors, thermostats, pumps, etc.)
Technische Daten
|
Oberfläche des Hauptwärmetauschers |
0,03m2 |
0,05m2 |
0,1m2 |
0,2m2 |
0,3m2 |
0,6m2 |
|
Innendurchmesser |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN300 |
|
Volumen des Zufuhrbehälters |
500ml |
1000ml |
2000ml |
5000ml |
10000ml |
20000ml |
|
Volumen der kugelförmigen Auffangbehälter |
250ml |
500ml |
1000ml |
2000ml |
5000ml |
10000ml |
|
Kühlfläche des Fallkondensators |
0,1m2 |
0,15m2 |
0,3m2 |
0,6m2 |
1m2 |
1,5m2 |
|
Vakuumanschluss |
HFN25 (kompatibel mit Vakuumflansch KF DN25) |
|||||
|
Maximale Drehzahl |
700 U/min |
500 U/min |
200 U/min |
|||
|
Leistung in kg/h (bis zu)
*Die Leistung hängt von vielen Faktoren ab, darunter: Wärmekapazität und Verdampfungswärme des zu verdampfenden Produkts, dT zwischen dem Siedepunkt des zu verdampfenden Produkts und der Wandtemperatur, Drehzahl der Abstreifer |
1 kg/h |
2 kg/h |
4 kg/h |
8 kg/h |
12 kg/h |
24 kg/h |
