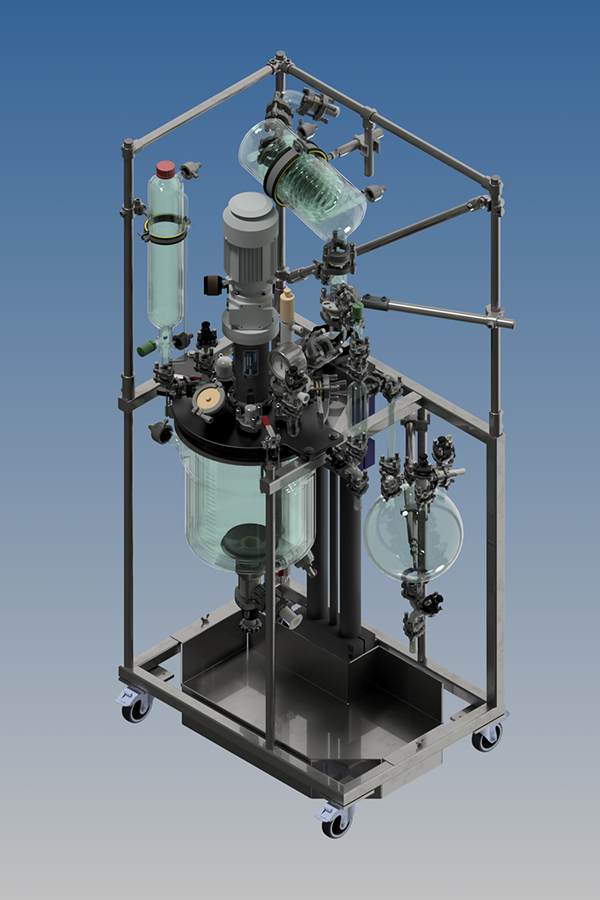

Pilot Compact Reactor
Details zum Compact Reactor-Set
Der Pilot Compact Reactor ist ein vielseitiges, explosionsgeschütztes System, das für den Einbau in einen begehbaren Abzug konzipiert ist. Das Reaktionssystem ermöglicht den Einsatz von Gefäßen unterschiedlicher Größe. Der Ständer mit einem DN300-Deckel kann mit 10-l-, 20-l- und 30-l-Gefäßen verwendet werden. Der Ständer mit einem DN400-Deckel ist für 50-Liter-Gefäße vorgesehen. Alle Gefäße sind als einwandige, doppelwandige (gemantelte) oder dreifachwandige (vakuumgemantelte) Ausführungen erhältlich. Der Temperaturbereich reicht von -90 °C bis +200 °C.
- Um maximale Flexibilität bei minimalem Aufwand zu gewährleisten, bieten wir Standardsets mit Gefäßen verschiedener Größen an.
- Alle Standardsets sind mit dem Universal-Halter für 10-l-, 20-l- und 30-l-Behälter ausgestattet.
Lieferumfang des Pilot Compact Reactor-Sets
Alle Standardausführungen sind ausgestattet mit:
- Beweglichers Universalgestell mit Hebevorrichtung und Schnellspannmechanismus
- PFA-beschichteter Edelstahldeckel
- Einfülltrichter
- Rückflusskühler mit Rückflussverteiler und Auffanggefäß
- Rührwerk mit EX-geschützter trockener Gleitringdichtung, bei der ausschließlich PTFE, FEP und SiC mit dem Produkt in Kontakt kommen
- Rührwelle aus PTFE mit einem Außendurchmesser von 25 mm oder 35 mm zur Minimierung von Schwingungen und zur Verlängerung der Lebensdauer der Gleitringdichtung
In 3 Schritten zu Ihrem perfekten Pilot Compact Reactor!
- Legen Sie Ihre allgemeinen Anforderungen fest (Temperatur, Druck, Ex-Zone, ...)
- Wählen Sie die besten Produkte und deren Größen für Ihren Lab Fast Pro Reactor
- Wählen Sie das passende Zubehör aus (Sensoren, Thermostate, Pumpen, ...)
Wir sind für Sie da!
Sie haben Interesse an diesem System? Wir stehen Ihnen jederzeit zur Verfügung. Kontaktieren Sie unser Vertriebsteam!
Technische Daten
|
Volumen des Hauptbehälters |
10l |
20l |
30l |
50l |
|
Gesamtvolumen |
23l |
30l |
40l |
73l |
|
Betriebstemperaturbereich |
-90…+200oC |
|||
|
Nennweite |
DN300 |
DN400 |
||
|
Verhältnis H/ID |
0,6 |
1 |
1,4 |
1 |
|
Volumen des Mantels |
4l |
9l |
12l |
12l |
|
Maximaler Druck im Mantel |
1bar |
|||
|
Mantelanschlüsse |
DN25-M30 or DN25-M24 or DN25-M16 |
DN25-M30 |
||
|
Deckelanschlüsse |
1. Zentralanschluss 2. Seitenanschlüsse a. TC65 – Anschluss für manuelle Zugabe b. DN40 – Anschluss für Destillationssystem c. DN15 – Anschluss für Flüssigkeitsdosiertrichter d. DN25 – Anschluss mit Pt100 e. DN25 – Anschluss mit Gasverteiler f. DN25 – Reserveanschluss mit Verschlussstopfen g. D25 - Anschluss mit Gaseinlassventil
*Alle Anschlüsse können entsprechend Ihren Anforderungen angepasst werden. |
|||
|
Volumen des Dosiertrichters |
2000 ml |
5000 ml |
||
|
Größe des Kondensators |
0,3m2 |
0,5m2 |
||
Chemieresistent
Höchste Qualität
Hitzebeständig
